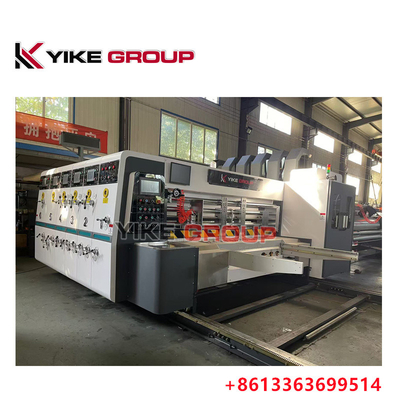

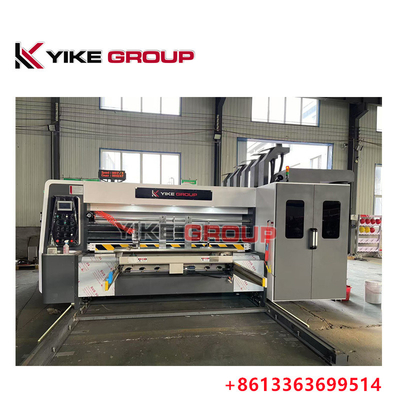

Μέγιστο μέγεθος εκτύπωσης 1450X2500 αυτόματη μολύβδης άκρη Flexo 3 χρώματα Slotter Diecutter Machine

Μέγιστο μέγεθος εκτύπωσης 1450X2500 αυτόματη μολύβδης άκρη Flexo 3 χρώματα Slotter Diecutter Machine

Η σύνθεση και τα χαρακτηριστικά απόδοσης ολόκληρης της μηχανής

1Ο υπολογιστής ελέγχει κάθε μονάδα εκτύπωσης και τη ρύθμιση της φάσης σχισμής και κοπής, η οποία είναι βολική και αξιόπιστη στη λειτουργία.

2Όλοι οι κυλίνδροι μεταφοράς είναι κατασκευασμένοι από υψηλής ποιότητας χάλυβα, σκληρό χρωματοποιημένο και επιφανειακό έδαφος.

3Το κιβώτιο μεταφοράς υιοθετεί υψηλής ακρίβειας ελικοειδή κιβώτιο μεταφοράς, κατασκευασμένο από υψηλής ποιότητας κράμα χάλυβα, επεξεργασία γης, υψηλή αντοχή, αντοχή στην φθορά και σταθερή λειτουργία.

4Κάθε ομάδα ολόκληρης της μηχανής διαχωρίζεται ηλεκτρικά, κλειδώνεται πνευματικά και κλειδώνεται πνευματικά.

5Υπάρχουν διαφορετικά κουδούνια που προειδοποιούν όταν ο εξοπλισμός ξεκινά και σταματά.

Βασικές τεχνικές παραμέτρους

Μονάδα τροφοδοσίας χαρτιού (μολύβιτροφοδοσία άκρων)

1) Ο κύριος πίνακας ελέγχου ελέγχεται από οθόνη αφής και κουμπιά ελέγχου, το οποίο είναι βολικό και αξιόπιστο.

2) Η κύρια μηχανή ενεργοποιείται με διπλά κουμπιά για να εξασφαλίζεται η ασφάλεια των χειριστών και της κύριας μηχανής.

3) Το χαρτί μπορεί να τροφοδοτείται συνεχώς ή εναλλακτικά (με μετρητή) (το χαρτί μπορεί να τροφοδοτείται εναλλακτικά κατά περίπτωση).

4) ρύθμιση του αριθμού τροφοδοσίας χαρτιού, που εμφανίζει την ποσότητα παραγωγής.

5) Οι αριστερές και δεξιές θέσεις των φέφερ ελέγχονται μηχανικά και ηλεκτρικά για να μετακινούνται τα μέτρα.

6) Η εμπρόσθια προβολέα ρυθμίζεται χειροκίνητα και συγχρονικά για τη ρύθμιση του κενού.

7) Τετραάξονας προτεραιότητα τροφοδοσίας χαρτιού 7.5KW ανεμιστήρα, αναρρόφηση βοηθητική τροφοδοσία χαρτιού, για να εξασφαλιστεί ομαλή τροφοδοσία χαρτιού.

Μονάδα εκτύπωσης

Ρολάρι πλάκας εκτύπωσης

1) Η εξωτερική διάμετρος του κυλίνδρου πλάκας εκτύπωσης συμπεριλαμβανομένου του πάχους της πλάκας είναι 480 mm

2) Ο κυλίνδρος εκτύπωσης είναι κατασκευασμένος από υψηλής ποιότητας σωλήνα από χάλυβα χωρίς συγκόλληση με παχύ τοίχωμα, και η επιφάνεια είναι λεπτή και σκληρά χρωματισμένη.

3) Διόρθωση ισορροπίας, σταθερή λειτουργία.

4) Ο τροχός κρεμάζεται στην πλάκα και η μονομερή κλειδαριά καθιστά την ευθυγράμμιση της κρεμασμένης πλάκας ακριβή, βολική και γρήγορη.

5) Το πλήρες αυλάκι κρεμασμού πλάκας είναι κατάλληλο για λωρίδες κρεμασμένων πλάκων 10 mm.

6) Κατά την φόρτωση και την εκφόρτωση της πλάκας εκτύπωσης, ο διακόπτης ποδιού ελέγχεται ηλεκτρικά για προχωρημένη και ανάποδη περιστροφή, η οποία είναι βολική και ευέλικτη.

2"Εκτυφοειδής ρόλος"

1) Η εξωτερική διάμετρος του κυλίνδρου ανάγλυψης είναι φ155,4 mm.

2) Σιδηροδρομικός σωλήνας χωρίς ραφές, με παχύ τοίχωμα, λεπτή επιφάνεια, σκληρή χρωματοποίηση.

3) Διόρθωση ισορροπίας, ομαλή λειτουργία.

4) Η ρύθμιση του κυλίνδρου πίεσης υιοθετεί μια δομή αυτοκλείδωσης για το κενό του κουτιού τουρμπίνης και το εύρος ρύθμισης είναι 0-11 mm.

3"Σάχος τροφοδοσίας χαρτιού"

1) Η εξωτερική διάμετρος του κυλίνδρου ανάγλυψης είναι φ86 mm.

2) Σιδηροδρομικό σωλήνα χωρίς συγκόλληση με παχύ τοίχωμα, λεπτή επιφάνεια, σκληρό χρωματοποιημένο, και η κεφαλή του άξονα έχει μια κλίση για να ενισχύσει την αντοχή του σώματος του άξονα.

3) Διόρθωση ισορροπίας, ομαλή λειτουργία.

4) Ο τροφοδοτικός τροχός χαρτιού υιοθετεί μηχανισμό γρήγορης ρύθμισης, ο οποίος είναι απλός και γρήγορος στη λειτουργία.

Εγκαταστάσεις φάσης εκτύπωσης

Μηχανισμός πέδησης τύπου πέδησης, όταν η μονάδα διαχωρίζεται για τη ρύθμιση της φάσης, ο μηχανισμός πέδησης περιορίζει την περιστροφή του κιβωτίου και διατηρεί την αρχική σταθερή θέση των δοντιών.

Μηχανισμός ρύθμισης άξονα

1) Η αξιωτική κατεύθυνση υιοθετεί ηλεκτρικό μηχανισμό ρύθμισης με εύρος ελέγχου ± 10 mm.

2) Η οθόνη αφής εμφανίζει τα δεδομένα θέσης, καθιστώντας τη λειτουργία πιο βολική, διαισθητική και ακριβή.

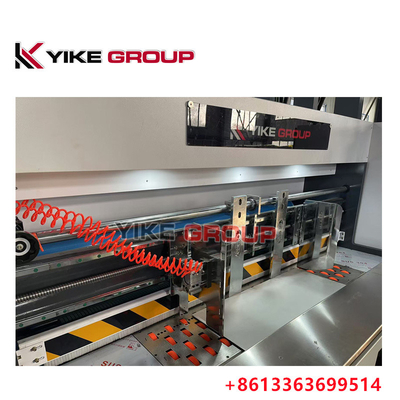

Μονάδα Slotter

Πτροχός στροφής

1) Προεκτύπωση πριν από το πάτημα, το χαρτί δεν είναι εύκολο να σπάσει και το κουτί είναι καθαρό.

2) Ο πίνακας διαχωρισμού του τροχού πίεσης ρυθμίζεται χειροκίνητα, με εύρος ρύθμισης 2-12 mm. Χρησιμοποιείται ο μηχανισμός διασταυρούμενου συρρέατος,και το κιβώτιο μετάδοσης είναι πάντα στη σωστή κατάσταση ματιών κατά τη διάρκεια της ρύθμισης.

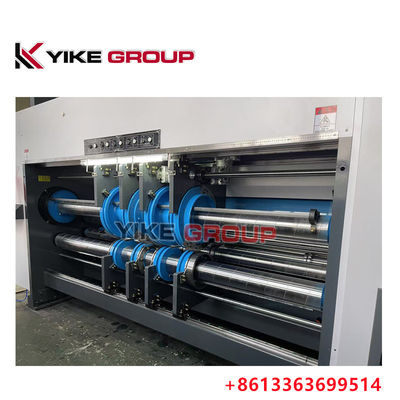

Μηχανισμός ρύθμισης μαχαιριού

1) Ο άξονας του μαχαιριού είναι ένας αδιάβρωστος χάλυβας σωλήνας, ο οποίος έχει αθλιωθεί δύο φορές, με σκληρή χρωματοποίηση στην επιφάνεια, και κινείται ομαλά.

2) Το πλάτος της λαβής είναι 7 mm.

3) Ο κραματολυμένος χάλυβας υποβάλλεται σε θερμική επεξεργασία και αλέγεται με δονητά μαχαίρια, με αποτέλεσμα να εξασφαλίζεται η σκληρότητα και η αντοχή.

4) Ο κραματολυμένο χάλυβας υποβάλλεται σε θερμική επεξεργασία και αλέγεται με διπλό μαχαίρι, με κοφτερές λεπίδες και υψηλή ακρίβεια.

5) Ο τροχός πιέσεως του τμήματος σχισμής και το κάθισμα του μαχαιριού σχισμής ελέγχονται από PLC για την αριστερή και δεξιά οριζόντια κίνηση και το κουμπί ελέγχει τη συγχρονική ρύθμιση της οριζόντιας κίνησης,που είναι απλό στη λειτουργία και βελτιώνει την απόδοση.

8) Ο πίνακας διαχωρισμού του καθίσματος του μαχαιριού διακοπής ρυθμίζεται χειροκίνητα, με εύρος ρύθμισης 2-12 mm.και το κιβώτιο μετάδοσης διασφαλίζει πάντα τη σωστή κατάσταση ματιών κατά τη διάρκεια της ρύθμισης.

9) Μπορεί να χρησιμοποιηθεί για διπλή θήκη από χαρτόνια.

Μονάδα διακοπής

1. Μονόξυλο διπλό μαχαίρι slotter, χρησιμοποιούν εσωτερική δομή δοντιών adjutment το ύψος του κουτιού, έτσι ώστε το λάδι δεν μολύνει εύκολα τα κουτιά
2. Η πρώτη γραμμή πίεσης στρογγυλό, μετά την προφόρτωση χαρτόνι δεν είναι εύκολο να συνθλίψει
3. Η παραπάνω συντριβή στρογγυλή συσκευασία εμφάνιση ουρεθάνιο, δεν θα βλάψει το χαρτόνι
4. Το σλότερ μαχαίρι απόθεμα χρησιμοποιούν μηχανισμό διασταύρωσης, βίδα με γραμμικό οδηγό, για να κινηθεί πιο ευέλικτη και ακριβής
5. Φάση διαχωρισμού και ύψος κιβωτίου, ηλεκτρονικός ψηφιακός έλεγχος
6. Προεγκατάσταση, προσαρμογή κενού συρρίκνωσης υιοθετήστε ψηφιακό έλεγχο υπολογιστή και ηλεκτρικού

Μονάδα κοπής με πετσέτα

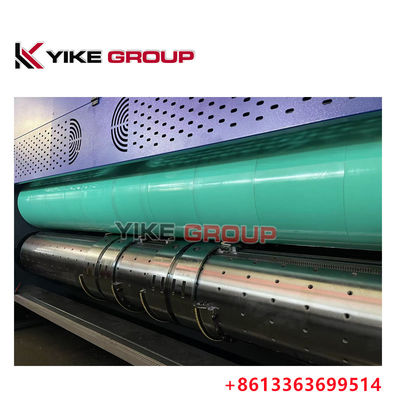

1Ο κυλίνδρος ελαστικού και ο κυλίνδρος κοπής είναι κατασκευασμένοι από υλικά υψηλής ποιότητας και η επιφάνεια είναι σκληρή χρωματοποιημένη μετά τη σχισμή.

2- Διόρθωση ισορροπίας για την αύξηση της σταθερότητας λειτουργίας.

3Ο κυλίνδρος κοπής και το καουτσούκ αποσυνδέονται αυτόματα μέσω της εκκεντρικής διάταξης που ελέγχεται από κινητήρα όταν δεν κόβονται.η οποία μπορεί να μειώσει την άδεια και απλή λειτουργία της μηχανής και να παρατείνει τη διάρκεια ζωής του καουτσούκ και του πετρώματος.

4. Η μηχανική μετάδοση μπορεί να κάνει το ελαστικό να μετακινηθεί 40mm αριστερά και δεξιά, το οποίο μπορεί να κάνει την φθορά του ελαστικού ρόλλου ομοιόμορφα κατανεμημένη και να αυξήσει σημαντικά τη διάρκεια ζωής του ελαστικού ρόλλου.

5Η φάση κοπής υιοθετεί ηλεκτρική ψηφιακή ρύθμιση 360°, η οποία μπορεί να ρυθμιστεί όταν ο εξοπλισμός λειτουργεί ή σταματά, και η λειτουργία είναι απλή και γρήγορη.

6. Το τμήμα κοπής με πετυχία είναι εξοπλισμένο με δαχτυλίδι μαχαιριού κοπής με πετυχία χωρίς πρότυπο.Η οριζόντια κίνηση του δαχτυλιδιού του μαχαιριού διαχωρισμού ρυθμίζεται χειροκίνητα, και τα τέσσερα μαχαίρια του ύψους του κουτιού ρυθμίζονται συγχρόνως, γεγονός που είναι απλό στη λειτουργία και βελτιώνει την απόδοση.
